Objectif maison passive avec JACKODUR® Atlas 300

27.07.2020 - Isoler efficacement avec un matériau ultra-performant, rapide et facile à poser dans le cadre d’un budget parfaitement maitrisé était le quadruple objectif à atteindre pour les maitres d’ouvrage. Après comparatif des fabricants, étude des retours d’expériences auprès d’utilisateurs et visites sur sites, Madame et Monsieur Dumortier ont opté pour JACKODUR® Atlas 300 de JACKON Insulation. Histoire d’un projet 100 % réussi.

Les Dumortiersont venus s’installer en Auvergne à proximité d’un petit village. Leur terrain, de 1 700 m2, s’offre à une vue spectaculaire sur les montagnes tout en s’exposant à un climat relativement rude, sans pouvoir bénéficier de la protection de constructions avoisinantes.

Leur ambition était de construire pour leur famille une maison passive afin de réduire drastiquement le budget consacré à l’énergie, mais aussi d’agir dans un but écologique de protection de l’environnement. Leurs voyages à l’étranger, et notamment en pays nordiques, les conforte sur le bien fondé de leur projet. Construire en zone climatique peu clémente une maison dépassant largement les exigences réglementaires actuelles en n’exigeant aucune dépense énergétique, c’est possible.

Ils entreprennent alors un programme de recherches et s’investissent à fond dans cette entreprise qu’ils savent réalisable, même si en France les habitudes sont encore difficiles changer. L’avenir est sans aucun doute à la maison passive à la fois confortable, économe et durable, comme en témoigne d’autres pays européens, désormais rompus à ce type de construction. La future RE Règlementation Environnementale 2020 se dirige sans conteste vers cet objectif.


La solution JACKODUR® Atlas 300

Le comparatif avec les autres solutions existantes sur le marché est sans appel. JACKODUR® Atlas 300 se révèle à la fois performant, tout en offrant une mise en œuvre rapide et d’une grande simplicité. L’accompagnement proposé par JACKON Insulation tout au long du projet, de l’aide au dimensionnement jusqu’à l’aide à la pose, est complet. Madame et Monsieur Dumortier avouent cependant ne pas y avoir recouru en raison de l’extrême simplicité du procédé. Les panneaux disponibles en 12 épaisseurs de 100 à 320 mm, sont choisis en fonction de la construction. Pour cette maison de 126 m2 au total comportant un rez-de-chaussée et un étage, c´est la version en 300 mm qui a été sélectionnée.


JACKODUR® Atlas 300 offre une solution constructive isolante « à la carte » pour fondations superficielles dites radier pour s’adapter aux différents besoins et attentes.


Une mise en œuvre en 3 étapes

- Suivant les résultats de l´étude de sol la préparation de la plateforme est mise en œuvre avec du concassé compactée et complété avec une couche de réglage permettant d´assurer la pose du système en un temps record.


Avantages :

-Temps de séchage réduit du fait de l´absence de semelles filantes.

-Aucuns ponts thermiques.

-Continuité de l´isolation entre le radier et l´enveloppe du bâtiment.

- Disposition des panneaux (très légers), par simple emboitement, selon le plan de pose personnalisé fourni par JACKON. Leur conception permet de réaliser la jonction avec tous les types constructions, qu’il s’agisse de murs à isolation thermique par l’extérieur, de murs double paroi, de murs à ossature bois ou encore en blocs de coffrage.

Avantages : la combinaison de l’isolation thermique et du système de coffrage permet une réalisation en une seule étape. Aucun pont thermique sur toute la zone de la dalle et sa bordure. Aucun risque de malfaçons.

- Pose d’un film PE sur l’ensemble de la surface des panneaux avant coulage de la dalle béton avec ferraillage.

Avantages : l’ensemble assure une parfaite isolation et une résistance à la compression optimale.


Caractéristiques

- Constitution en mousse rigide de polystyrène extrudé haute densité (XPS), fabriquée selon la norme EN 13164.

- Panneau à surface lisse résistant à la compression (300 kPa), indéformable et imputrescible.

- Surface couverte 0,75 m2 (1 250 x 600 mm).

- 12 épaisseurs disponibles de 100 à 320 mm.

- Conductivité thermique λD en W/(m·K) de 0,035 à 0,036 selon épaisseur choisie.

- Feuillure alternée pour un assemblage breveté par simple emboîtement.


Eléments spéciaux

- Elément d’angle, avec rainure pour emboîtement de l’élément de coffrage. Résistance à la compression 300 kN/m2. Egalement disponible avec une résistance à la compression de 500 et 700 kN/m.

- Elément latéraux, avec rainure pour emboîtement de l’élément de coffrage. Résistance à la compression 300 kN/m2. Egalement disponible avec une résistance à la compression de 500 et 700 kN/m.

-  Elément de coffrage de 1,25 m, avec languette pour l’emboîtement des éléments d’angle et des éléments latéraux (réalisation d’une épaisseur de dalle de 200 à 300 mm).


Zoom sur la livraison

-  2 cartouches de mousse PU

-  30 panneaux JACKODUR® KF 300 de 300 mm d’épaisseur

-  20 panneaux JACKODUR® KF 300 de 200 mm d’épaisseur

-  20 panneaux JACKODUR® KF 300 de 100 mm d’épaisseur

-  60 bandes pour bordure

Cliquer pour demander un devis JACKODUR® Atlas.



Images for the message

  • Objectif maison passive avec JACKODUR® Atlas 300

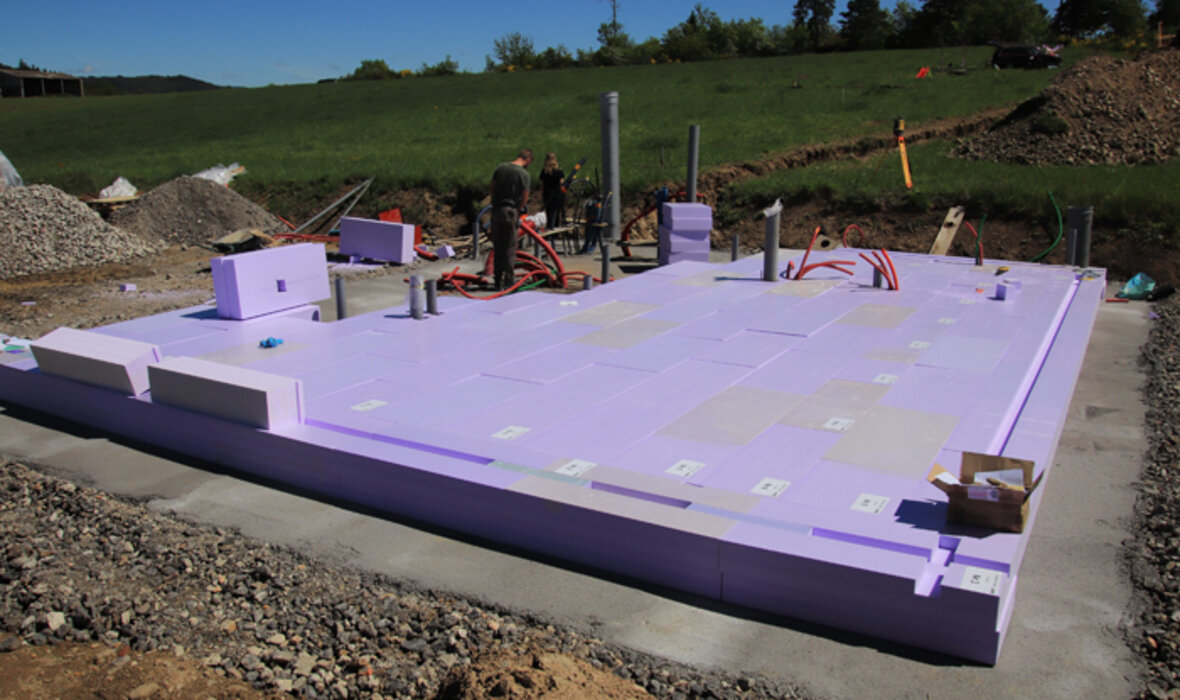

    Image 1 / 10: La pose commence toujours par un élément d’angle, aligné au cordeau, suivi des éléments latéraux qui serviront de coffrage (60 au total dans ce cas). Les éléments centraux sont posés en décalés, à joints serrés. Photos crédit : Dumortier
  • Objectif maison passive avec JACKODUR® Atlas 300

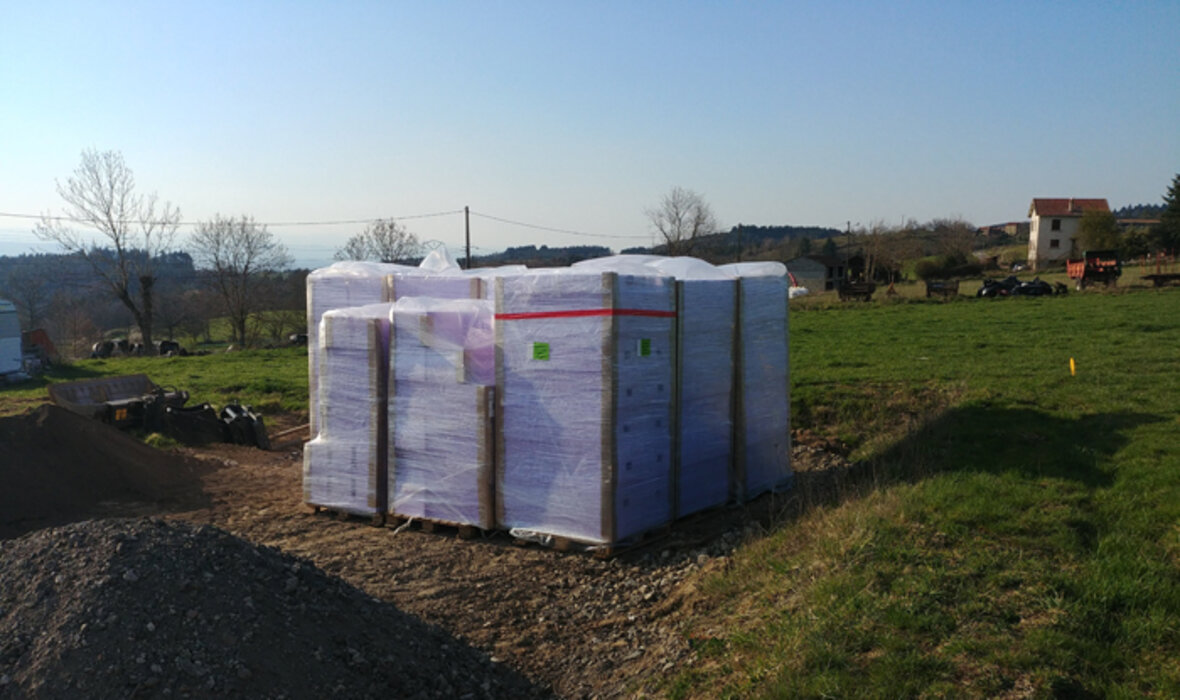

    Image 2 / 10: Les éléments individuels sont emballés et livrés directement sur le chan-tier, sur palette, avec un plan de pose personnalisé. Il indique l’emplacement précis des différentes pièces et celui des éléments latéraux spécifiques (numérotés) découpés en usine sur-mesure. Photos crédit : Dumortier
  • Objectif maison passive avec JACKODUR® Atlas 300

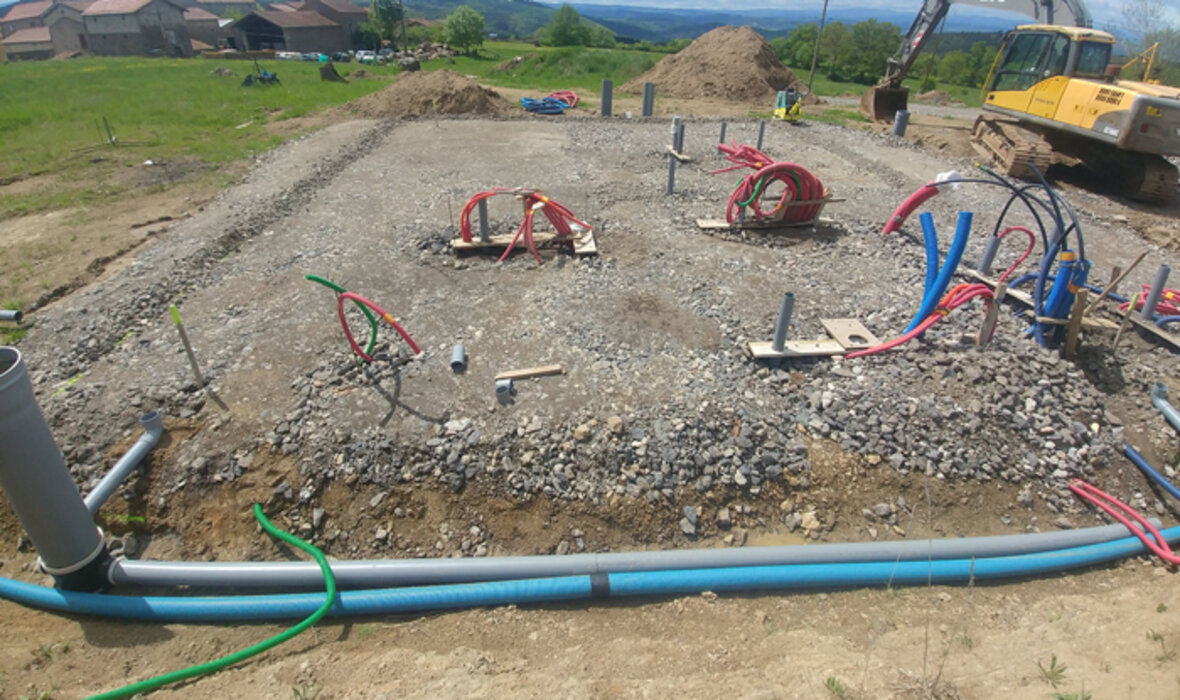

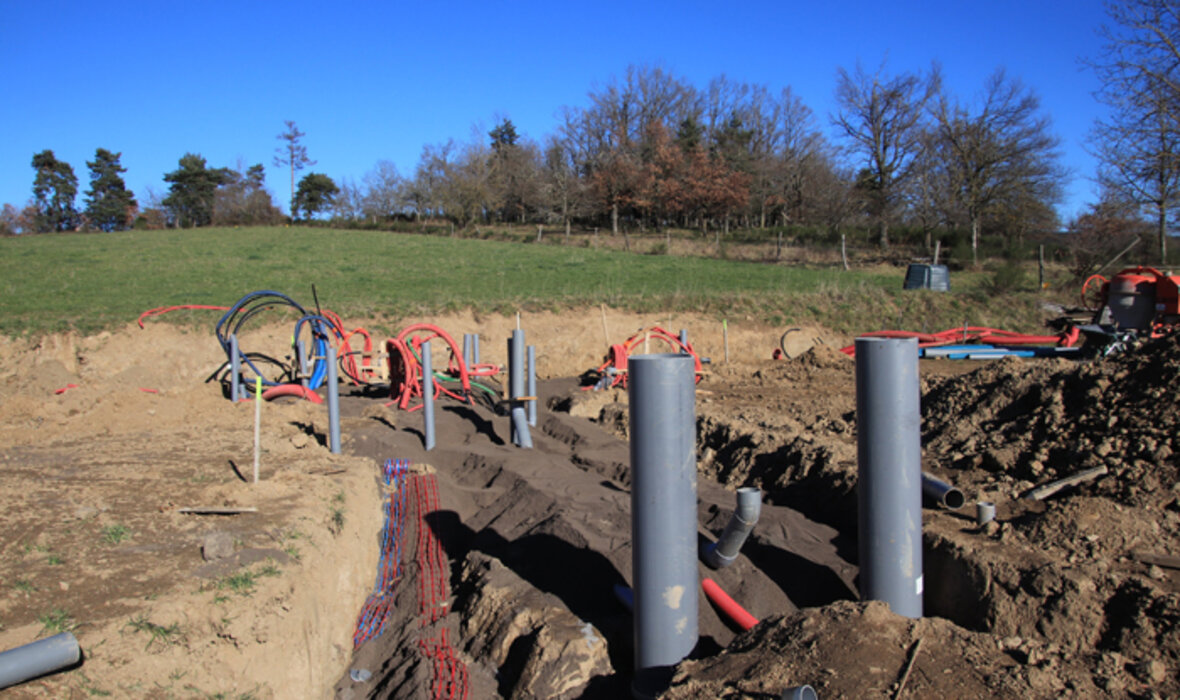

    Image 3 / 10: Une légère excavation du terrain a permis de passer l’intégralité des canalisations et de créer un réseau pour la mise en place d’un puits canadien. Pour ce terrain particulièrement rocheux, l’absence de fondation a autorisé une importante économique financière. Photos crédit : Dumortier
  • Objectif maison passive avec JACKODUR® Atlas 300
    Image 4 / 10: Un remblai d’une granulométrie régulière est effectué afin d’atteindre approximativement le niveau du terrain. Il laisse clairement émerger l’ensemble des canalisations et évacuations. Photos crédit : Dumortier
  • Objectif maison passive avec JACKODUR® Atlas 300

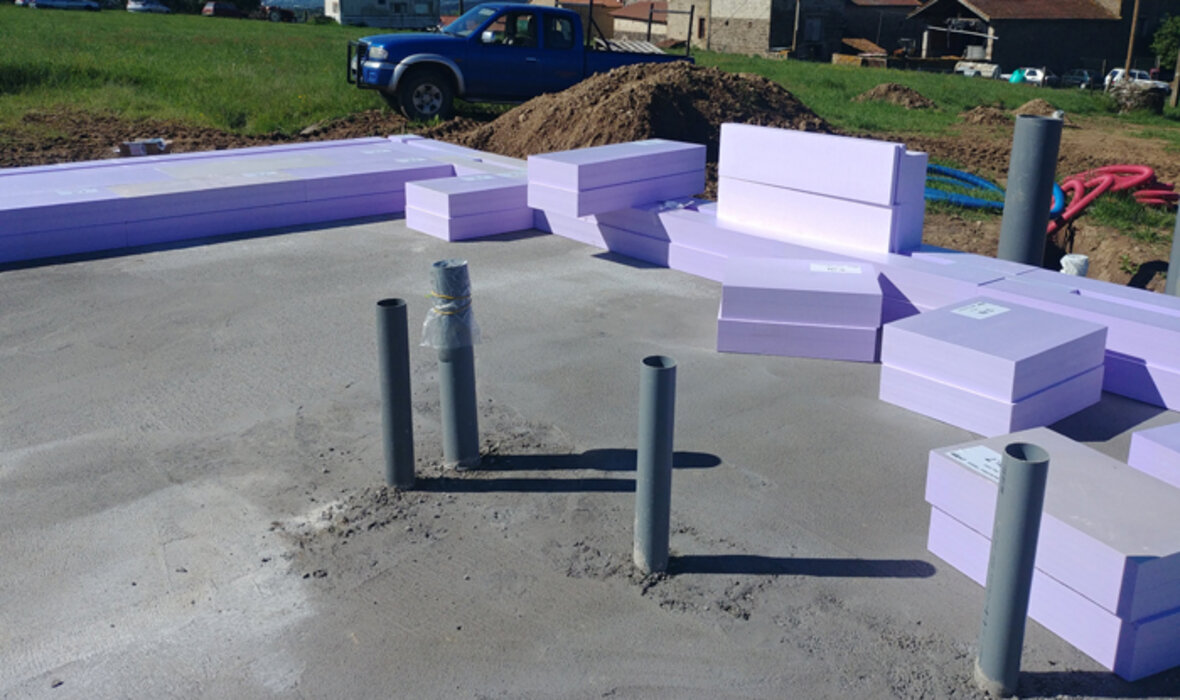

    Image 5 / 10: Dans ce cas, c’est une chape béton de propreté qui a été décidé pour recevoir les éléments JACKODUR. Il aurait été possible de prévoir une simple couche de sable compacté de niveau. Photos crédit : Dumortier
  • Objectif maison passive avec JACKODUR® Atlas 300

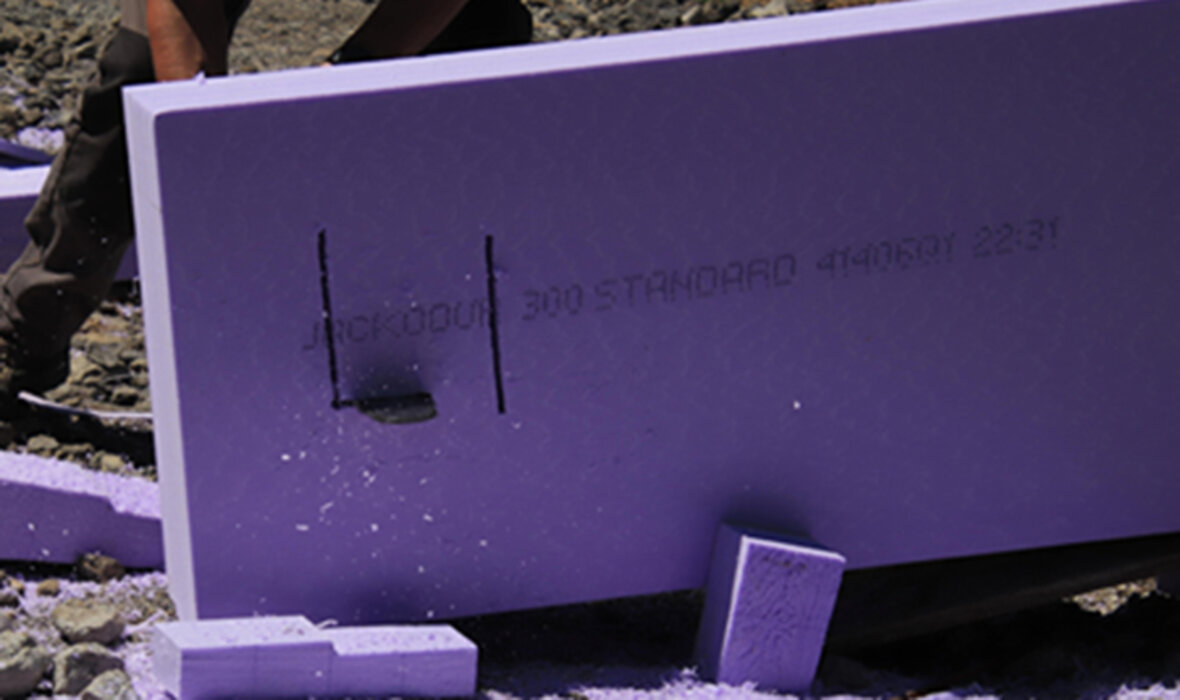

    Image 6 / 10: Les éléments nécessitant le passage des réservations sont découpés très facilement à la scie ou au cutter. Avec une scie à fil chaud il est également possible de recréer facilement, si besoin, des feuillures alternées avec un tracé d’une très grande précision et sans aucune salissure. Photos crédit : Dumortier
  • Objectif maison passive avec JACKODUR® Atlas 300

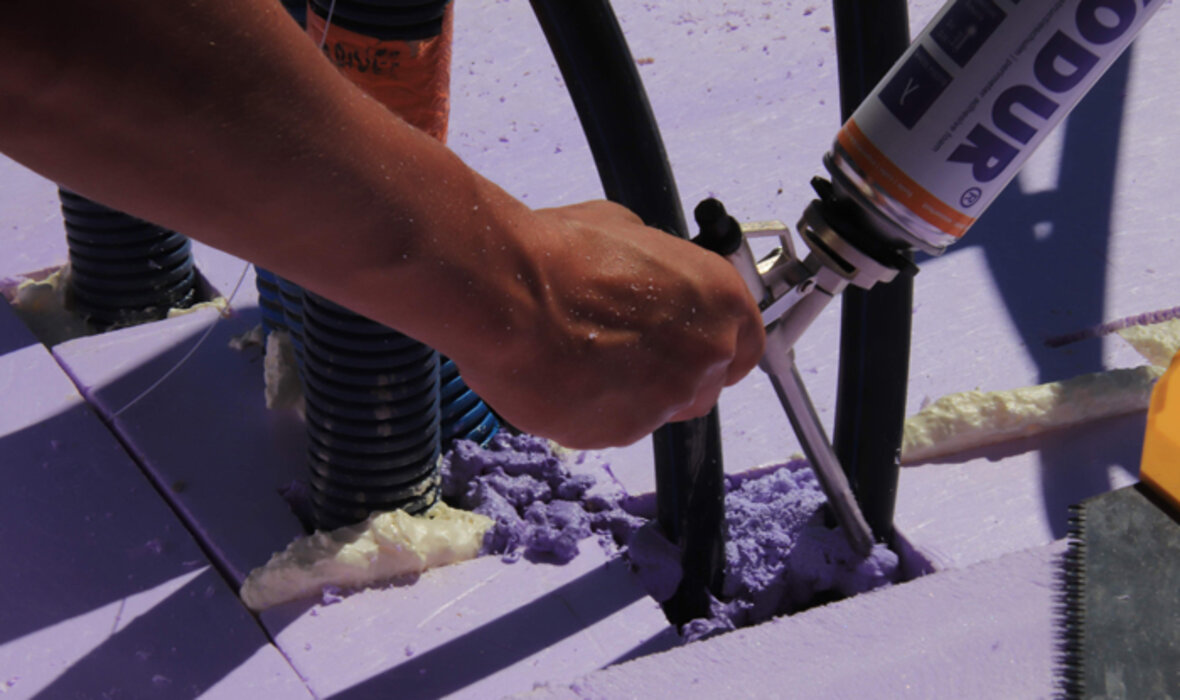

    Image 7 / 10: On utilise la mousse isolante JACKODUR (λ 0,0354) pour obstruer les vides et les joints ouverts afin d’éliminer tout risque de pont thermique. Photos crédit : Dumortier
  • Objectif maison passive avec JACKODUR® Atlas 300

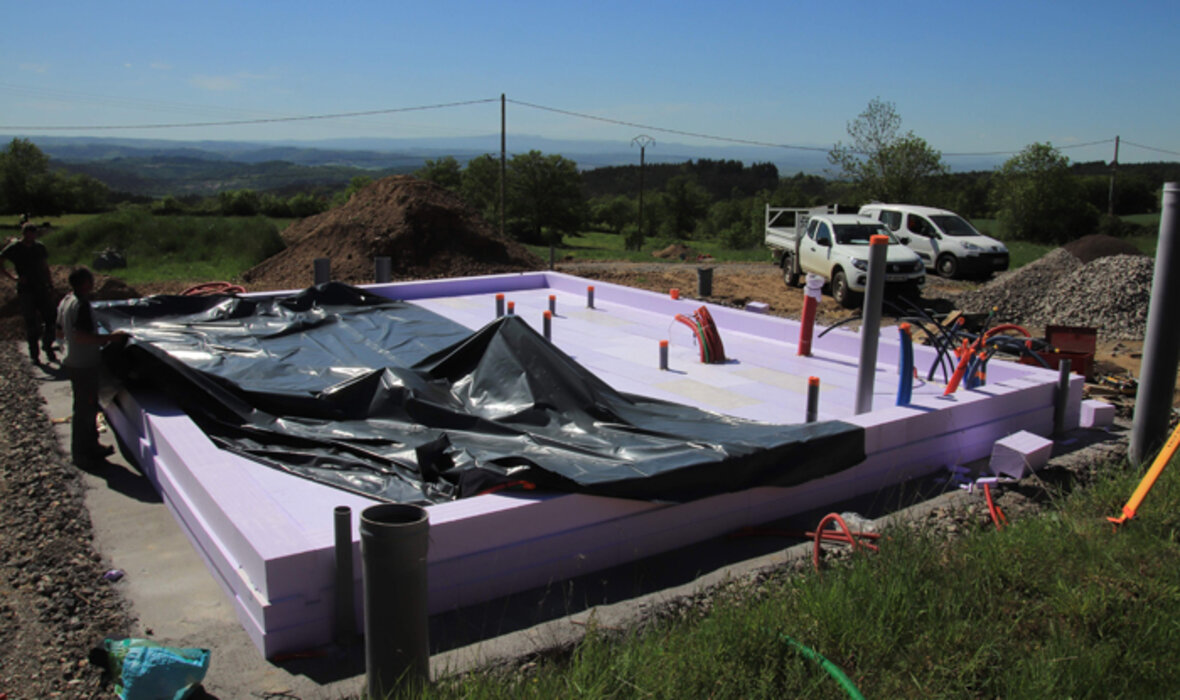

    Image 8 / 10: La mise en place de la totalité des panneaux a été réalisée en 1/2 journée à 3 personnes pour une surface au sol de près de 80 m2. Il a suffit d’étendre un film polyane pour isoler les panneaux JACKODUR Atlas du coulage de la dalle. Photos crédit : Dumortier
  • Objectif maison passive avec JACKODUR® Atlas 300

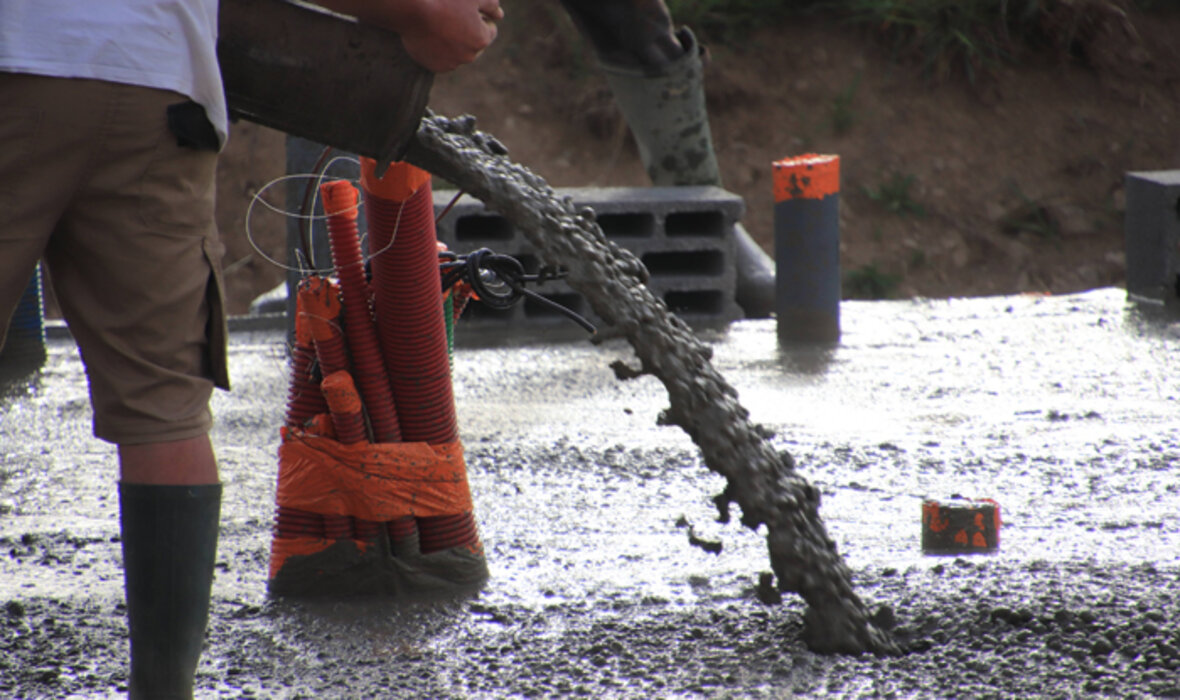

    Image 9 / 10: La dalle béton ferraillé de 250 mm d’épaisseur est enfin coulée sur la toute la surface. Photos crédit : Dumortier
  • Objectif maison passive avec JACKODUR® Atlas 300
    Image 10 / 10: La dalle béton ferraillé de 250 mm d’épaisseur est enfin coulée sur la toute la surface. Photos crédit : Dumortier
