JACKODUR® pour isolation inversée des toitures-terrasses : Lestage minimum - efficacité maximum
05.11.2021 - Le problème le plus important dans la réalisation de toiture terrasse avec protection lourde est le lestage qui apporte un poids sur la structure et implique des acrotères d’une hauteur importante. Avec le procédé JACKODUR® de JACKON Insulation GmbH, il devient pour la première fois possible d’éviter toute surcharge inutile, en bénéficiant d’une isolation ultra-performante avec une mise en œuvre simplifiée. Explications et cas pratique !
- Procédé : isolation inversée
- Destination : toitures-terrasses, notamment destinées au parking et à la circulation de véhicules lourds et légers
- Efficacité : adaptée à tous les bâtiments à haute performance énergétique
- Certification : Dta et Atex du CSTB
- Performance : R (m2.K/W) jusqu’à 11,85 selon épaisseur
- Caractéristiques : mousse rigide de polystyrène extrudé haute densité (selon la norme EN 13164) à très haute résistance à la compression (300, 500 et 700 kPa), indéformable et insensible à l’humidité
- Panneaux ultra-légers jusqu’à 320 mm d’épaisseur, à feuillure alternée, d’une surface de 0,75 m2
Avantages
- Allègement de la structure avec un procédé bénéficiant d’un Avis Technique du CSTB et un lestage selon de nouvelles prescriptions évitant toute surcharge inutile pour l’immeuble.
- Gain sur la hauteur du bâtiment par l’exploitation des terrasses en toiture.
- Réduction des hauteurs d’acrotère nécessaires.
- Lestage approprié et suffisant de l’isolant pour une protection contre les actions climatiques (essentiellement tenue aux vents) et les rayonnements ultra-violets.
- Economie du bâtiment par installation d’un parking, d’une terrasse accessible, d’un jardin sur une surface de toiture généralement non utilisée.
- Mise en œuvre facile avec des panneaux directement utilisables, sans pare-vapeur, au-dessus de tous les types de revêtements d’étanchéité, qu’elles que soient les conditions climatiques.
- Toutes finitions, en neuf comme en rénovation
- Pose rapide avec des éléments monocouche, sans outillage, en quinconce et par emboitement des panneaux.
- Protection de l’étanchéité de la toiture-terrasse du rayonnement ultra-violet, des chocs thermiques et mécaniques, durant le chantier et toute la vie du bâtiment.
- En remplacement d’un remblai en cas de nécessiter d’un rattrapage de niveau d’une toiture terrasse, sans alourdir la structure et par conséquent sans nécessité de son renforcement.
Zoom sur le « Plus » JACKODUR®
Avec le procédé JACKODUR® il est possible d’atteindre un R (m2.K/W) Acermi jusqu’à 11,85 avec couche unique de 320 mm d’épaisseur grâce à la technologie brevetée multi layer mise au point par JACKONInsulation GmbH. Celle-ci permet le soudage des différentes couches d’isolant entre elles pour obtenir une épaisseur homogène et unique (l’extrusion sur de forte épaisseur étant impossible).
Cas pratique :

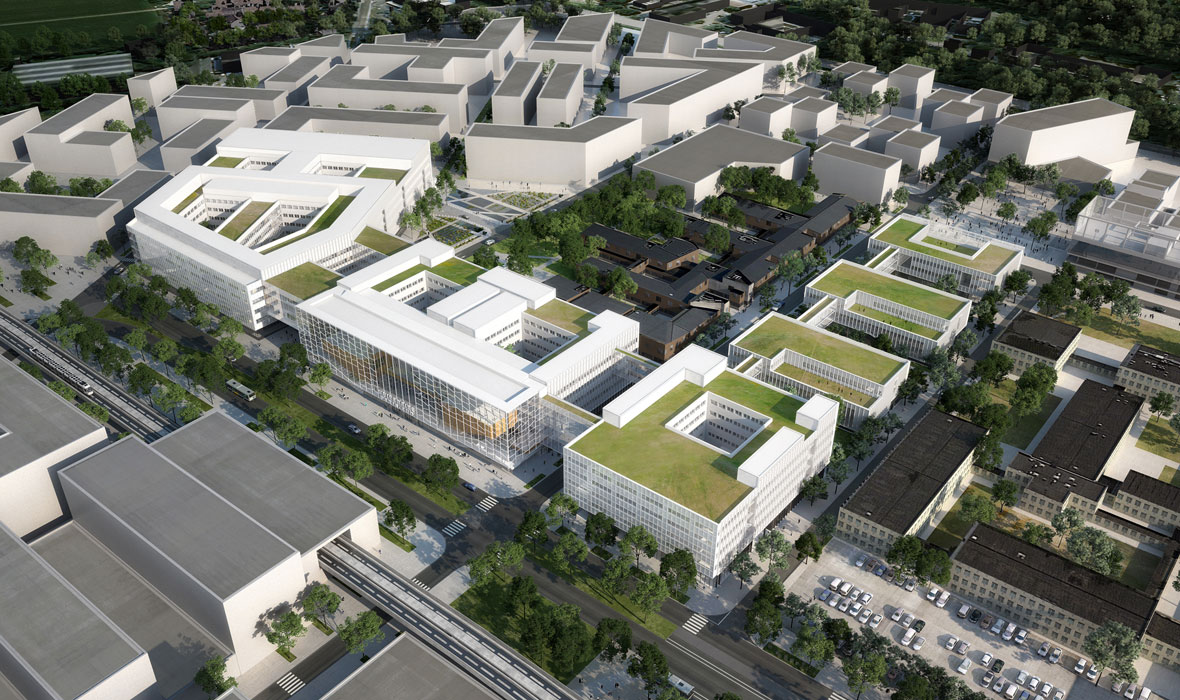

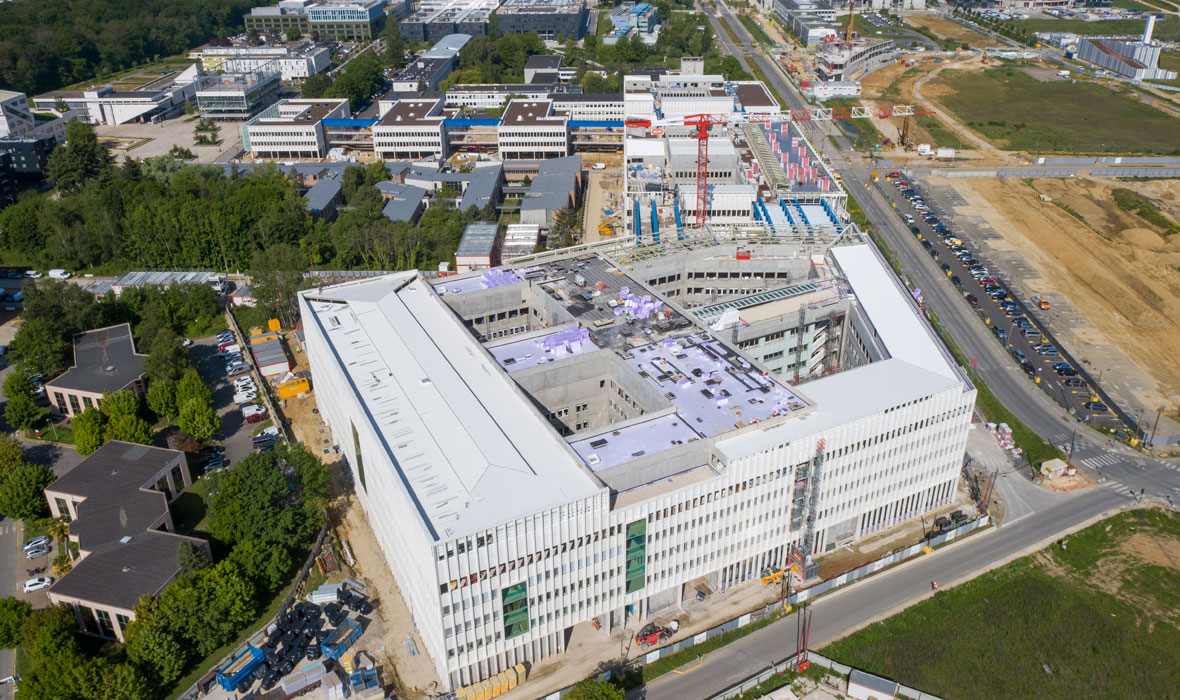

Université Paris-Saclay : un chantier gagnant sur le coût et l’écologie

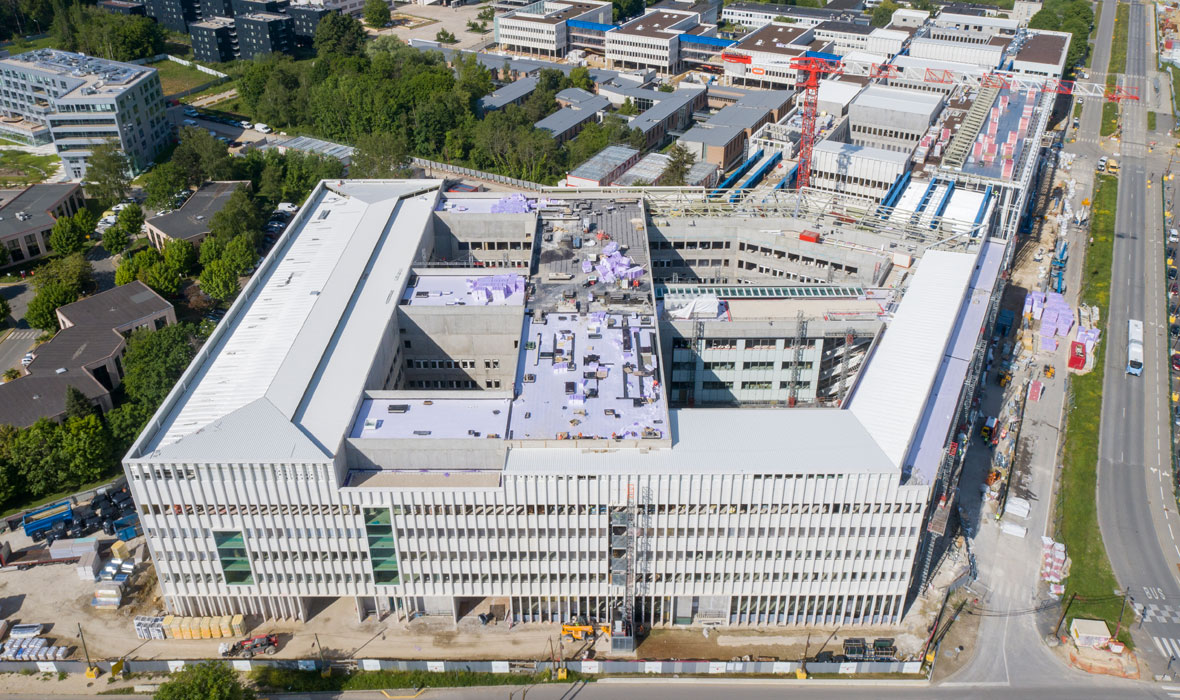

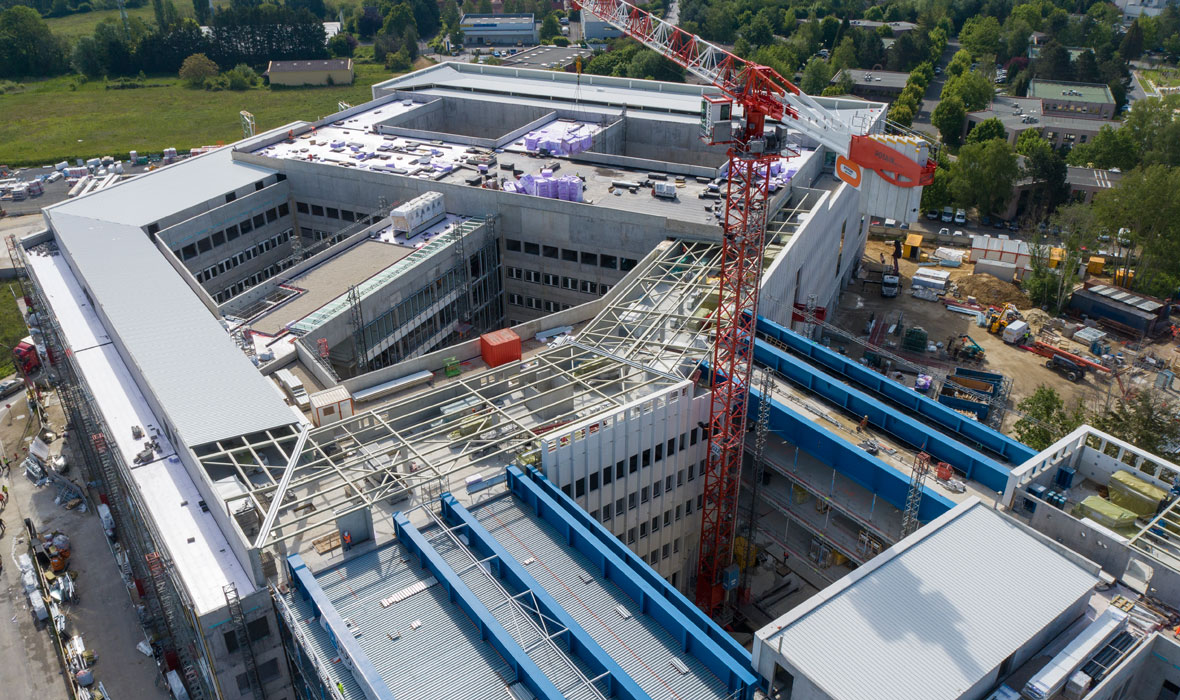

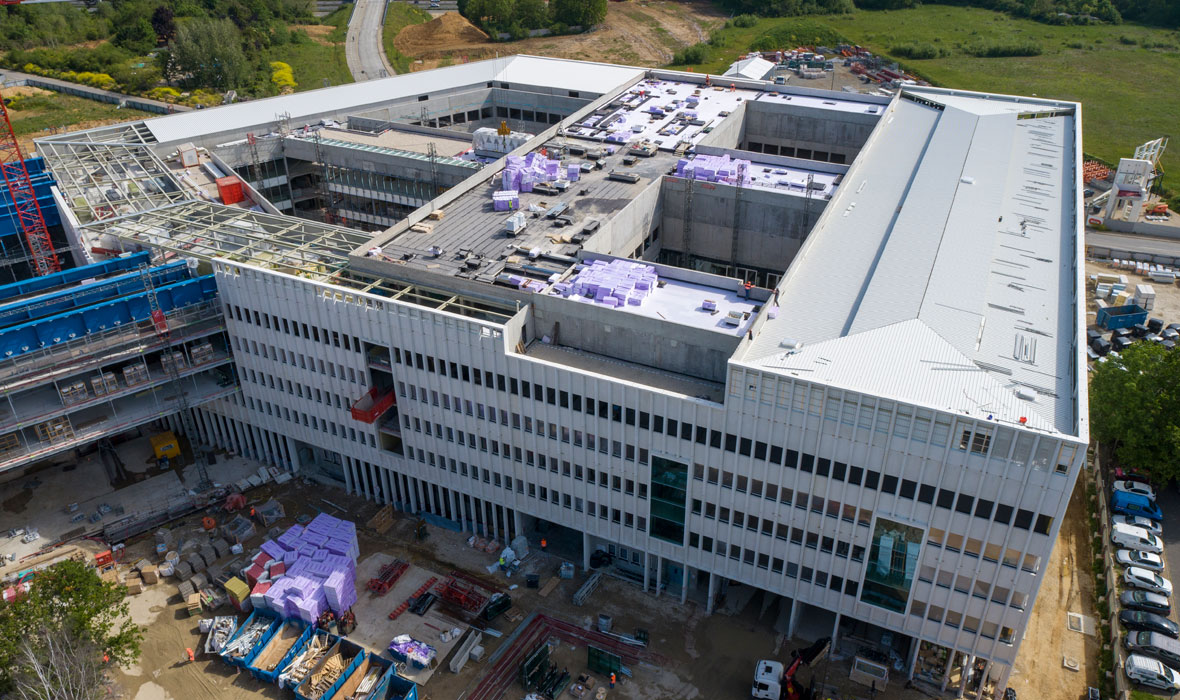

Le projet immobilier Biologie – Pharmacie – Chimie de l’Université Paris-Saclay est l’un des chantiers universitaires les plus importants de France, avec une rentrée d’environ 4 600 étudiants et chercheurs prévue en 2022. Se développant sur une surface de 85 000 m2, il comprend des laboratoires et espaces d’enseignements en pharmacie, chimie et biologie et un restaurant de 1 500 couverts.
Les objectifs sont d’offrir des conditions de travail optimales, avec des locaux modernes et conformes aux normes actuelles. Le projet a d’ailleurs bénéficié d’une aide de l’État gérée par l’Agence Nationale de la Recherche au titre du programme Investissements d’avenir. Il a pu bénéficier pour la toute première fois de la toiture-terrasse avec la nouvelle norme d’application de lestage. Sachant que le maitre d’ouvrage a souhaité un procédé capable d’offrir une pérennité pour une vingtaine d’années et l’utilisation de l’asphalte en revêtement d’étanchéité en raison de sa meilleure réputation en termes de résistance et de durabilité.

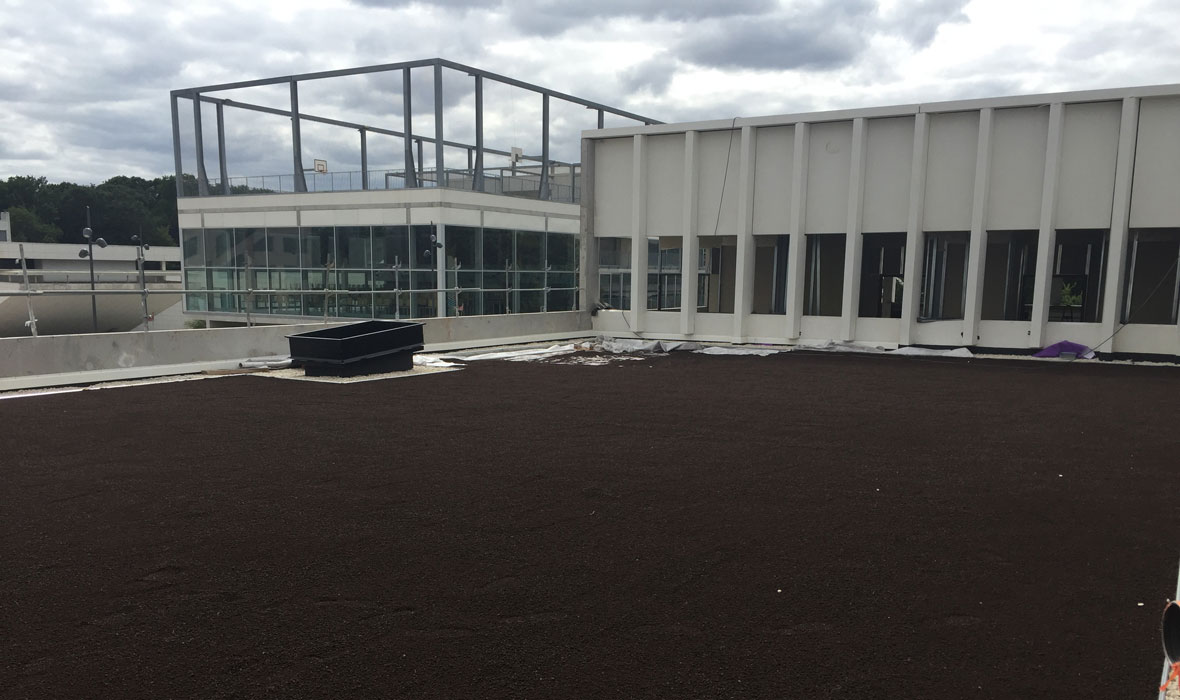

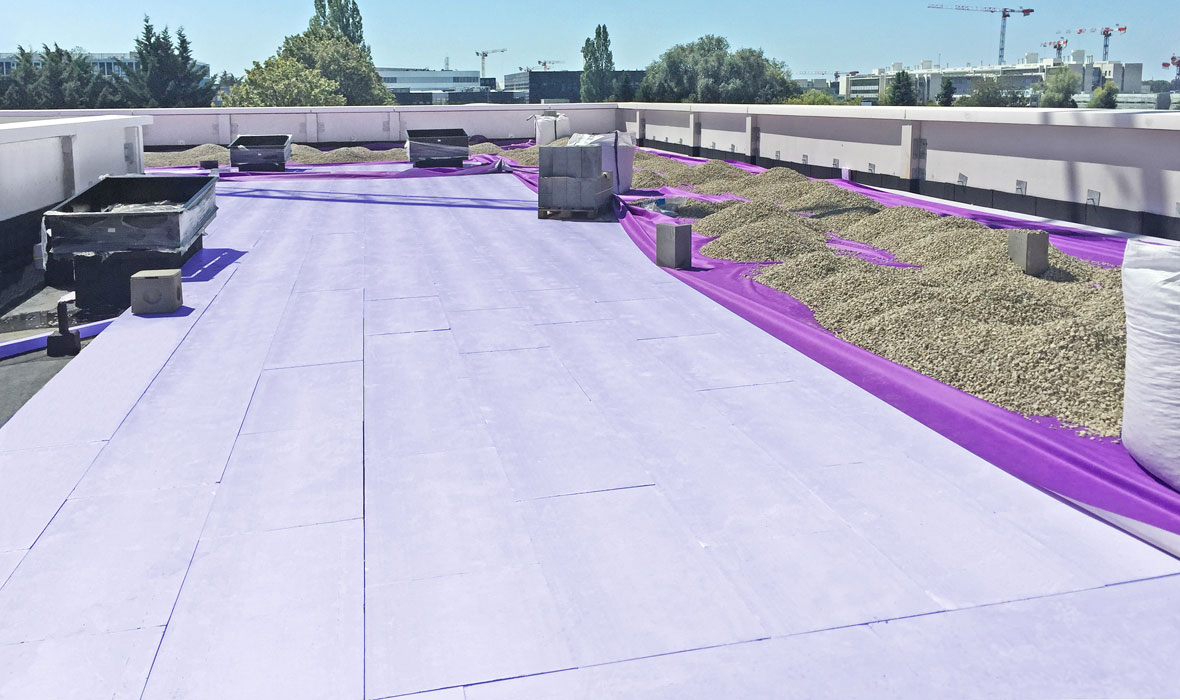

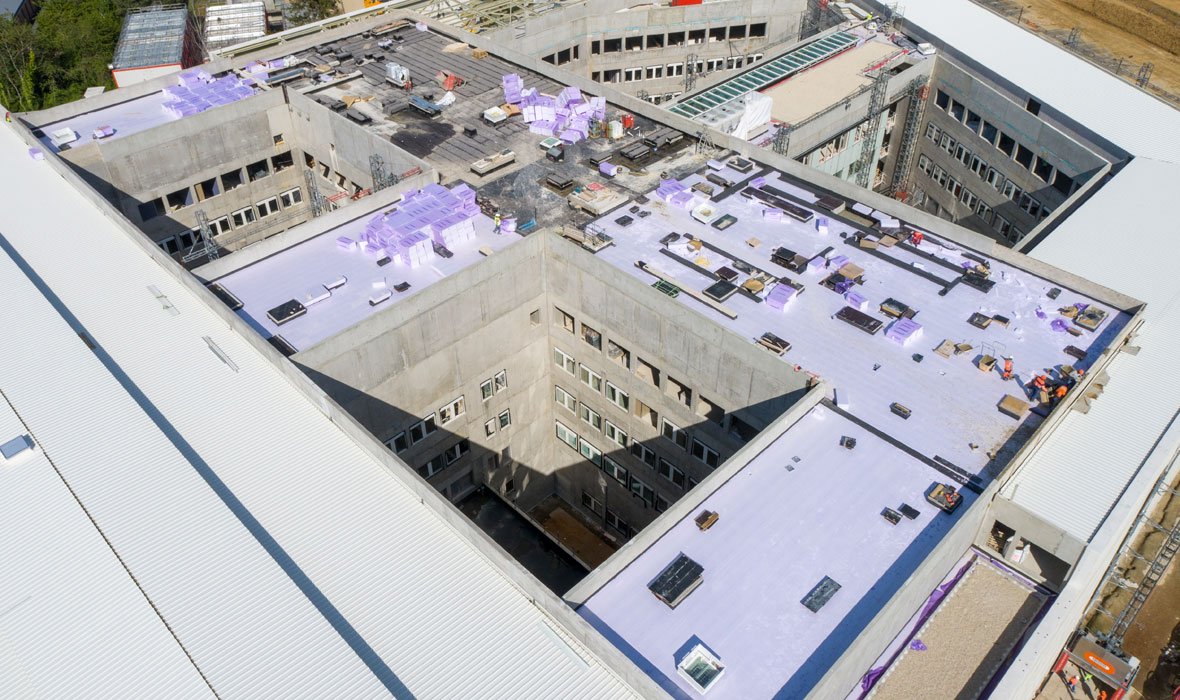

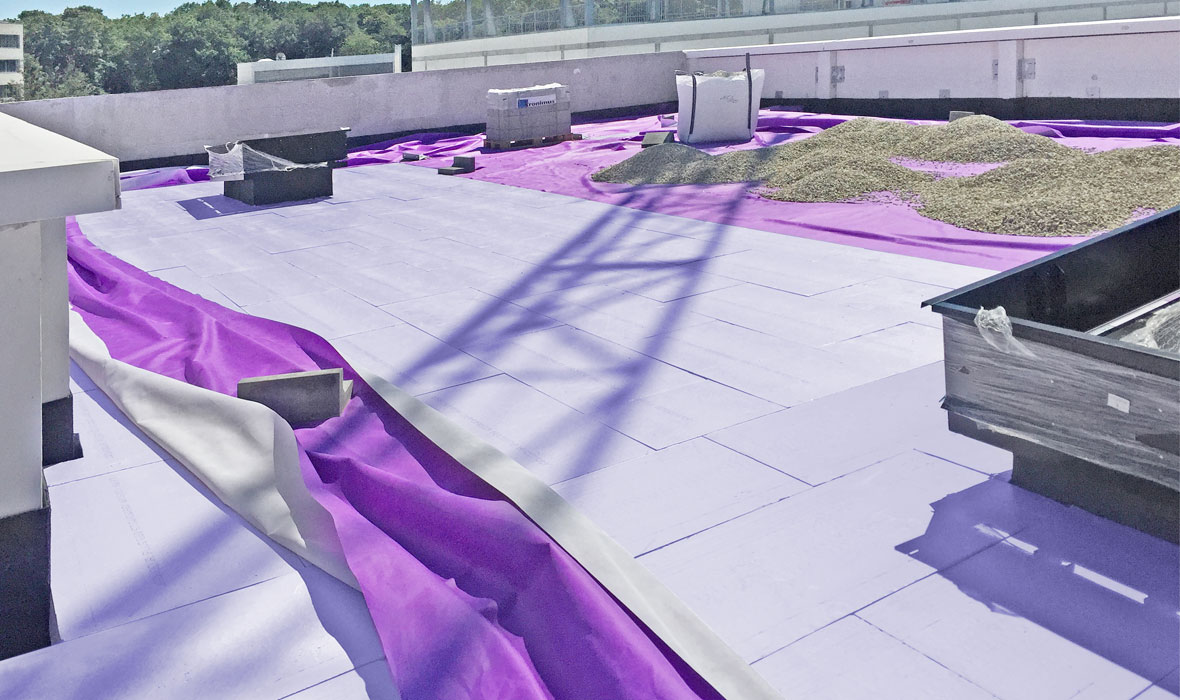

Pour JACKON Insulation GmbH, cette première référence sous Document Technique d’Application (DTA) avec lestage léger a consisté à mettre en œuvre 15 000 m2 de JACKODUR® en épaisseur de 270 mm d´épaisseur lorsque la toiture prévoit une finition jardin. 4000 m2 de JACKODUR® en 250 mm d’épaisseur ont également été posés lorsque la finition choisie pour la terrasse était en gravillons. Avec une résistance thermique utile de 9 m²∙K/W pour une épaisseur de 250 mm, le lestage en gravillon a été seulement de 50 mm d’épaisseur au lieu de 180 mm nécessaire précédemment.
En pratique, pour tous les maitres d’ouvrage, JACKON Insulation GmbH apporte une assistance technique sur demande, notamment pour le dimensionnement du lestage.
A noter qu’à cette occasion il a pu être utilisé un simulateur de calcul de dimensionnement des lestages mis au point par Exiba (Association française pour la promotion et le développement du Polystyrène Extrudé). Il permet un dimensionnement pour contrer les effets du vent sur des toitures-terrasses en isolation inversée avec des panneaux en mousse de polystyrène extrudé (XPS).
A la fois didactique, convivial, simple à utiliser et basé sur la méthode validée par les experts du CSTB, il réalise des calculs de manière forfaitaire ; sans tenir compte de la hauteur de l’acrotère, en associant trois critères à renseigner :
- La localisation du chantier : zone au vent et rugosité du terrain.
- Le choix de la protection : le type de terrasse (inaccessible, technique, accessible avec dalles sur plots ou posées à sec) et la hauteur de la toiture.
- Le système à mettre en œuvre.
Le simulateur indique un niveau de performances minimum et les différentes solutions de lestage possibles. Il fournit également un schéma avec des réponses adaptées : de la simple protection en graviers diamètre 8 mm sur l’ensemble de la terrasse en 50 mm d’épaisseur à des protections plus complexes avec ajout de dalles en béton en rive pour les bâtiments de grande hauteur ou en zone très exposées.
Il s’agit d’une réalisation exemplaire qui a permis de suivre parfaitement les objectifs vertueux fixés grâce l’utilisation d’un procédé sans accessoires (vis, colle...) qui pourra être démonté facilement. La réduction du lestage et le faible poids des isolants ont également limité l’impact carbone de la réalisation. Les excellentes performances du système permettront d’économiser de l’énergie sur toute la durée de vie en œuvre.
